還在用雙手繪圖？out了！了解一下直線模組驅動的繪圖機。一個物件開工、制作之前，往往需要繪制圖樣，譬如機械工業中需要繪制工程圖樣；電子工業中需要繪制電路圖、布線圖；建筑工業中需要繪制建筑平面圖和立體圖；紡織工業中需要繪制設計圖案等。說到與我們女性關聯較大的，莫過于服飾繪制圖了，女性是沖動的生物，常常在畫冊上看到一件衣服的繪制圖就有強烈的購買欲。隨著社會的發展，服飾繪制圖早已擺脫了手工操作，大部分由直線模組驅動的繪圖機完成。

直線模組發展至今，已經被廣泛應用到各種各樣的設備當中。為我國的設備制造發展貢獻了不可缺少的功勞，減少對外成套設備進口的依賴，為熱衷于設備研發和制造的工程師帶來了更多的機會。直線模組組當前已普遍運用于測量、激光焊接、激光切割、涂膠機、噴涂機、打孔機、點膠機、小型數控機床、雕銑機、樣本繪圖機、裁床、移載機、分類機、試驗機及適用教育等場所。

繪圖機由驅動電機、控制電路、插補器、繪圖臺、筆架、機械傳動等部分組成。繪圖機的種類很多，按照結構和工作原理，主要分為滾筒式繪圖機和平臺式繪圖機兩類。

滾筒式繪圖機

滾筒式繪圖機中，繪圖紙卷覆在滾筒上，滾筒的兩邊裝有鏈輪，圖紙的兩側制有鏈孔。當X方向步進電機通過傳動機構驅動滾筒轉動時，鏈輪就帶動圖紙轉動(順時針或逆時針)，實現X方向運動。Y方向的運動，是由Y方向步進電機驅動筆架直線移動來實現的。這種繪圖機結構緊湊、占地面積小、圖幅面大，在X方向上可以連續繪制幾十米長的圖形，但需要兩側制有鏈孑L的專用圖紙。
       平臺式繪圖機

平臺式繪圖機的繪圖平臺上裝有橫梁，橫梁上裝有筆架，繪圖紙固定在平臺上。工作時，X方向步進電機驅動橫梁連同筆架做x方向運動，Y方向步進電機驅動筆架沿橫梁導軌做Y方向運動。平臺式繪圖機繪圖精度較高，對圖紙沒有特殊要求。

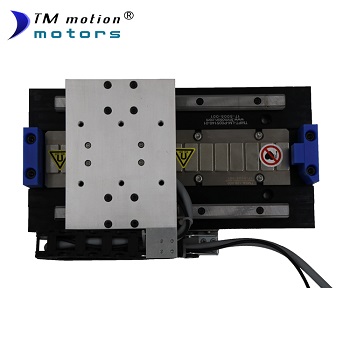

昆山同茂電子有限公司自主研發和生產直線模組，以及提供自動化解決方案，我們的直線模組產品包括HPL/SPL高精密直線模組，XY HPL/SPL高精密直線模組，XYZ HPL/SPL高精密直線模組三大類，同時提供以直線模組為主的線性單元、伺服驅動器及光柵磁柵等配套產品。
